詳細說明

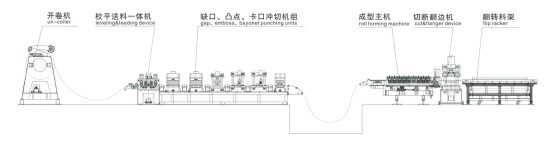

生產線布置圖
開卷—入料導正—較平——成型—切斷--出料
設備概述：

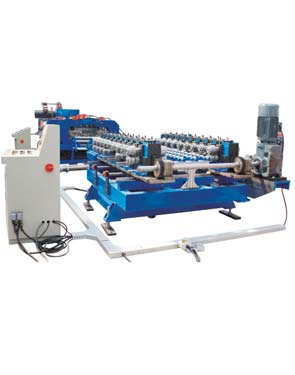

TFM9-16門板自動生產線
通過切換可生產50多種規格型號門板，更換板型快捷方便，一人即可操作整線。PLC集中控制整線的開卷、校平送料、定長沖孔、沖缺口、壓凸點、剪切翻邊、輥壓成型、自動卸料，可一次設定多組制件數據任務，自動化生產，可遙控控制。
技術參數:

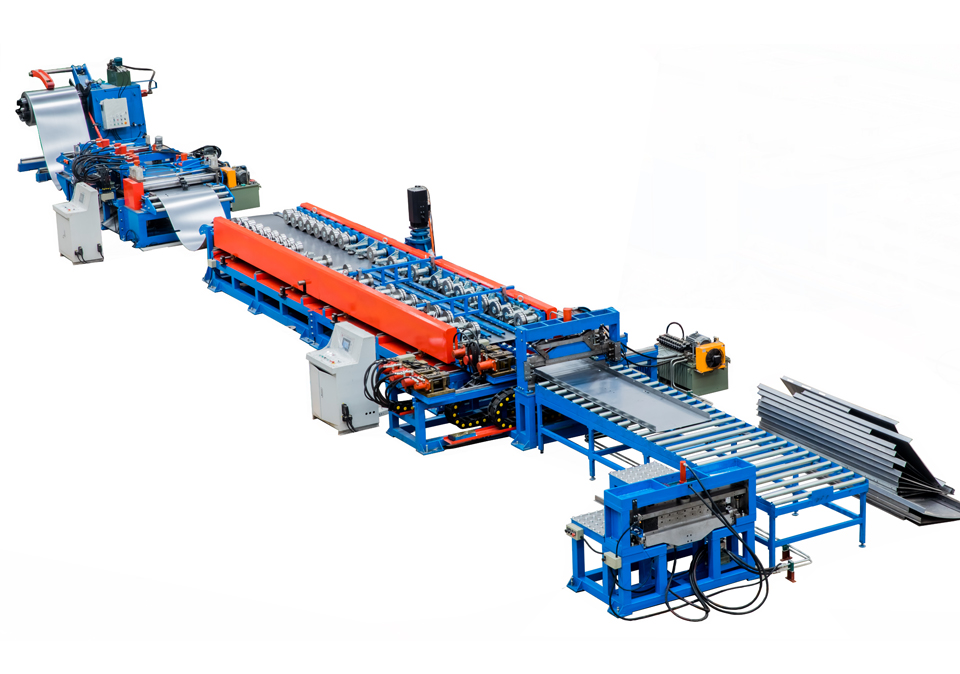

TF金屬門板冷彎生產線

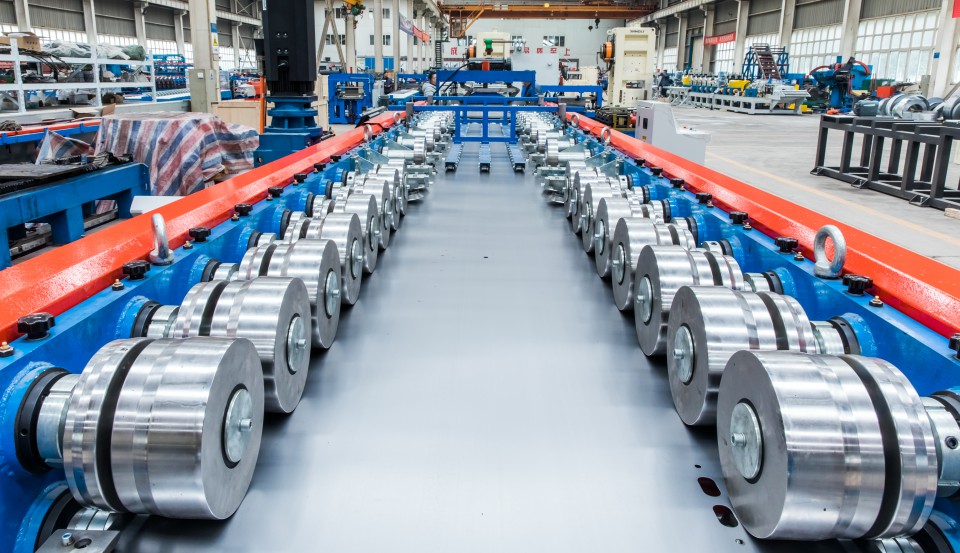

TF金屬門板冷彎生產設備成型部分

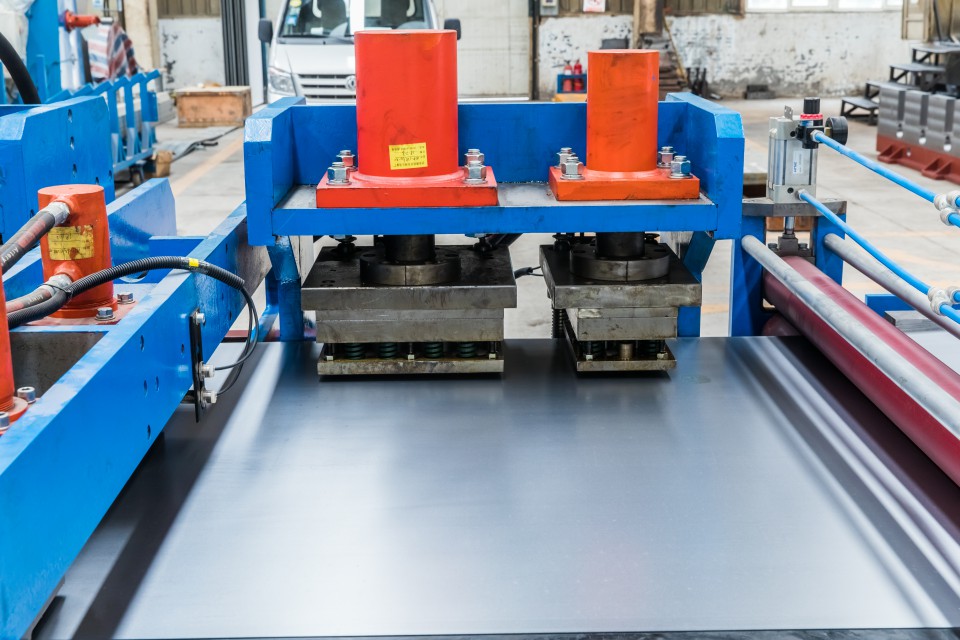

TF金屬門板冷彎生產設備沖孔單元
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
1 | 原材料規格 | 類型 | 鍍鋅帶鋼 | ||
| 強度 | MPa | ≤235MPa | |||
| 厚度 | mm | 1.5-2.0 | |||
| 卷料內直徑 | mm | ||||
| 重量 | T | 3 | |||
| 2 | 板型寬度 | mm | Max1350mm | ||
| 3 | 生產線速度 | m/min | 0-15 | ||
| 4 | 軋輥材質 | 45 #,鍍鉻表面淬火 | |||
| 5 | 軋輥驅動 | 外部傳動 | |||
| 6 | 操作系統 | Windows2000 | |||
| 7 | 總電機功率 | Kw | |||
| 8 | 電氣控制系統 | PLC自動控制系統 | |||
| 9 | 維度(L*W*H) | Mm | |||
